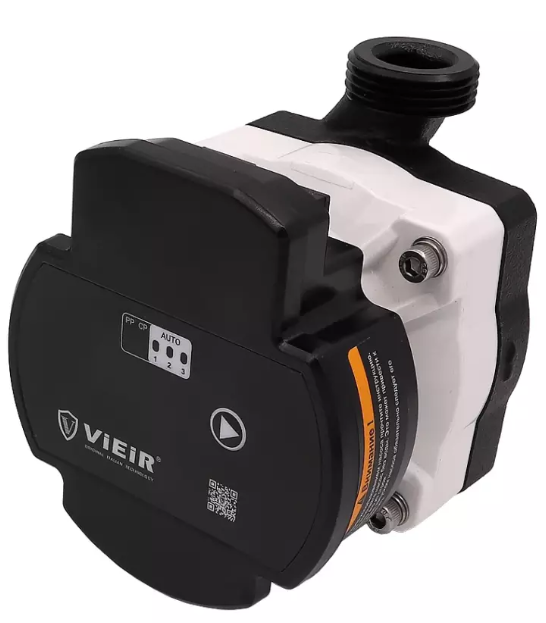

Насос циркуляционный частотный 25/6 130 мм VE25 VIEIR

Насос циркуляционный частотный 25/6 130 мм VE25 VIEIR (артикул VE25-6-130) — энергоэффективный насос с мокрым ротором для систем отопления. Создаёт принудительную циркуляцию теплоносителя в радиаторном отоплении и тёплом полу частного дома, квартиры или небольшого объекта.

Как работает. Двигатель управляется электроникой с частотным регулированием: насос сам меняет скорость вращения под реальную нагрузку системы, а не работает всё время на одной ступени. Когда термостатические клапаны на радиаторах прикрываются и расход падает, насос снижает обороты.

Что это даёт. Потребляемая мощность — не более 45 Вт. Меньше лишнего напора — меньше шума в клапанах и радиаторах. Режим подбирается кнопкой на панели: от автоматического до постоянной скорости, как у обычного трёхскоростного насоса.

Конструкция. Корпус — чугун, вал и подшипники — керамика. Ротор работает в теплоносителе: жидкость охлаждает и смазывает подвижные части, поэтому сальников нет, и при правильном монтаже и чистом теплоносителе насос практически не требует обслуживания.

Внешнее управление. Есть вход ШИМ (PWM) для управления от контроллера котла или автоматики котельной. Без сигнального кабеля насос работает от собственного блока управления.

Теплоноситель: вода (не жёсткая) или растворы этиленгликоля / пропиленгликоля концентрацией до 40 %, без твёрдых частиц и волокон, pH 6,5–8,5.

Режимы работы

Режим выбирается кнопкой на панели, текущий режим видно по светодиодам.

Нажатий кнопки	Режим	Что делает
0 (с завода)	CS III	Постоянная скорость III — так насос работает при первом включении
1	Auto	Автоматический режим: насос сам подбирает рабочую точку
2 / 3 / 4	PP I / PP II / PP III	Пропорциональное давление: напор снижается вместе с расходом. Обычно выбирают для радиаторов с термоголовками
5 / 6 / 7	CP I / CP II / CP III	Постоянный напор при любом расходе. Как правило, подходит для тёплого пола
8 / 9 / 10	CS I / CS II / CS III	Постоянная скорость I / II / III — как у обычного трёхскоростного насоса
—	PWM	Внешнее управление по ШИМ-сигналу от контроллера (включается само при подключении сигнального кабеля)

Удаление воздуха. Зажать кнопку примерно на 5 секунд, пока не загорятся 3 светодиода. Насос 5 минут работает на максимальной скорости — в это время откройте воздухоотводчик после насоса. Воздух из всей системы удаляется отдельно.

Ручной перезапуск (если насос заблокирован). Зажать кнопку примерно на 8 секунд, пока не загорятся 5 светодиодов. Насос 5 минут будет включаться и выключаться, пытаясь провернуть ротор.

Технические характеристики

Артикул	VE25-6-130
Тип	Циркуляционный, мокрый ротор, частотное регулирование
Условный диаметр	DN 25
Присоединение	G 1 1/2"
Монтажная длина	130 мм
Максимальный напор	6 м
Максимальный расход	до 3,2 м³/ч
Максимальная потребляемая мощность	45 Вт
Максимальный ток	0,5 А
Напряжение питания	220–240 В, 50/60 Гц, однофазное
Степень защиты	IP44
Класс изоляции	E
Максимальное рабочее давление	10 бар
Температура теплоносителя	от +2 до +110 °C
Температура окружающего воздуха	+5…+40 °C
Влажность окружающего воздуха	до 95 %
Материал корпуса	чугун
Вал и подшипники	керамика
Управление	кнопка на панели, 11 режимов + внешний ШИМ (PWM)

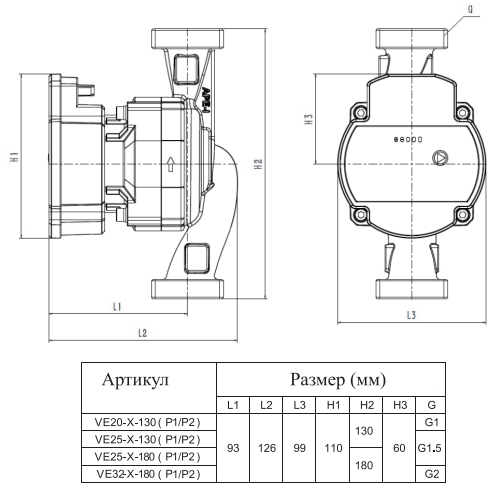

Габариты L1 / L2 / L3 / H1 / H2 / H3	93 / 126 / 99 / 110 / 130 / 60 мм
Страна производства	Китай
Гарантия	12 месяцев

Установка

Монтаж и подключение должны выполнять специалисты.

1. Промойте систему: в трубах не должно остаться грязи, окалины, остатков пайки и сварки.
2. Перед насосом установите фильтр механической очистки, до и после насоса — запорные краны, чтобы насос можно было снять без слива всей системы. Удобно использовать «американки» с шаровым краном.
3. Место установки — сухое, проветриваемое, отапливаемое помещение со свободным доступом к насосу.
4. Вал двигателя — строго горизонтально. Трубопровод при этом может быть вертикальным, горизонтальным или наклонным.
5. Стрелка на корпусе — по направлению движения теплоносителя.
6. Блок управления и двигатель не должны смотреть вниз. Если панель оказалась в неудобном положении, её можно повернуть: отключить питание, дать остыть, перекрыть краны и слить жидкость из насоса, открутить 4 винта, повернуть двигатель с панелью, затянуть винты, открыть краны, заполнить систему и включить питание.
7. Как правило, насос ставят на обратке перед котлом, где теплоноситель холоднее; на подаче — если так требует схема котла или котельной.
8. Питание — однофазная сеть 220–240 В, 50/60 Гц. Подключайте комплектным кабелем к розетке с заземлением. В цепи питания насоса — УЗО с током срабатывания не более 30 мА. Соблюдайте фазировку: L — фаза, N — ноль, PE — земля.
9. Сигнальный кабель ШИМ (для внешнего контроллера, в комплект не входит): красный — входной сигнал, чёрный — земля, жёлтый — выходной сигнал от насоса. Длина сигнального кабеля — меньше 3 м.
10. Перед пуском заполните систему водой или теплоносителем и полностью удалите из неё воздух. Затем включите насос и запустите функцию удаления воздуха (кнопка примерно 5 секунд).

Эксплуатация

С завода насос стоит в режиме CS III — постоянная максимальная скорость. После удаления воздуха выберите рабочий режим кнопкой. Обычно для радиаторов с термоголовками выбирают PP или Auto, для тёплого пола — CP, для старых систем и при сомнениях — CS. Если радиаторы прогреваются неравномерно, поднимите ступень режима.

Нельзя:

• включать насос без воды — теплоноситель смазывает и охлаждает подшипники;
• перекачивать агрессивные, горючие и взрывоопасные жидкости (бензин, масла, растворители), морскую воду, пищевые продукты, жидкости с абразивом и длинными волокнами;
• превышать температуру теплоносителя +110 °C;
• допускать замерзание воды в насосе;
• откручивать винты на горячем насосе под давлением — сначала слейте горячую воду и закройте краны с обеих сторон насоса.

Периодически проверяйте, что на двигатель и панель не попадает влага. Если появился посторонний шум или запах горелой пластмассы — сразу отключите насос.

Межсезонье. Если система на зиму остаётся без отопления в неотапливаемом помещении, слейте воду из насоса, чтобы она не замёрзла. Перед новым сезоном обычно включают насос на несколько минут для проверки.

Возможные неисправности

Что происходит	Возможная причина	Что делать
Насос не работает	Нет питания, повреждён или не подключён кабель	Проверить подключение и целостность кабеля
	Заблокирована крыльчатка (часто после простоя)	Ручной перезапуск (кнопка примерно 8 секунд); если не помогло — очистить крыльчатку
	Неисправен блок управления	Обратиться в магазин или сервис
Шум при работе	Воздух в насосе или системе	Удалить воздух из насоса и системы
	Грязь внутри насоса	Снять и прочистить насос
Горит «постоянно III скорость», режимы не переключаются	Насос перешёл на внешнее управление	Отключить насос от сети, зажать кнопку режимов и, не отпуская, включить в сеть; после включения отпустить
Насос работает, но нет циркуляции	Закрыт кран перед насосом	Открыть кран на входе
	Воздух в системе	Удалить воздух

При неисправности светодиоды на панели загораются в определённых комбинациях. В этом случае обратитесь в магазин или сервис.

Комплектация

• Насос с блоком управления
• Кабель питания с вилкой
• Присоединительные гайки
• Паспорт с гарантийным талоном

Паспорт производителя (PDF): скачать паспорт насоса VIEIR VE

Гарантия

12 месяцев со дня продажи. Для обращения нужны изделие в полной комплектации и заполненный гарантийный талон. Гарантия не действует при нарушении правил монтажа и эксплуатации, следах агрессивных веществ, постороннего вмешательства и повреждениях при транспортировке.
